Fire StandPipe Hydraulics 5.2
Specs Report

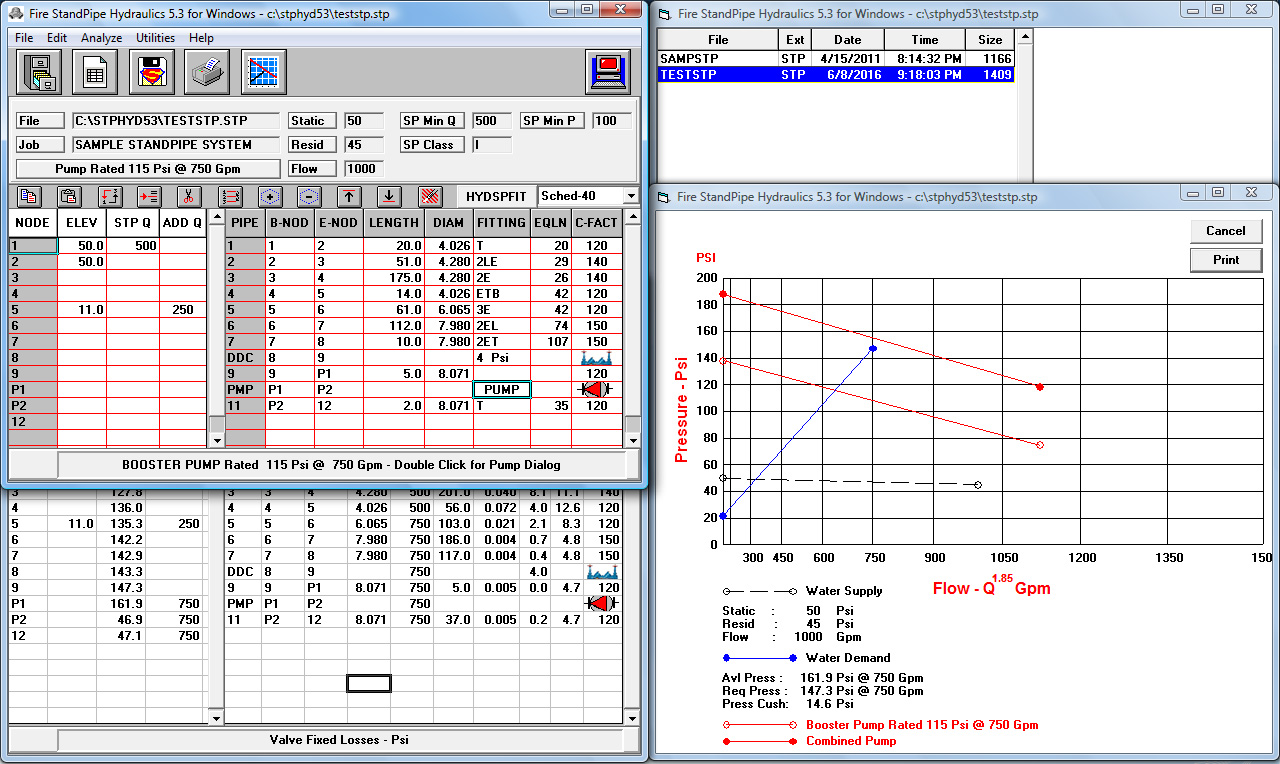

Data Entry & Editing Window

Fire StandPipe Hydraulics

Specs on Fire StandPipe Hydraulics

[ Top ]

SUBMITTAL REPORT - SAMPLE STANDPIPE

Home
Graph
Sketch

       HYDRONICS: FIRE STANDPIPE HYDRAULICS 5.2 - SUBMITTAL.         Page   1

ENGINEERS : ABC FIRE PROTECTION. (510) 487-9160.
ADDRESS   : 1234 Main Street, Fremont CA 94555.
Date: 01-04-2010	   File: C:\STPHYD51\TESTSTP
JOB : SAMPLE STANDPIPE SYSTEM

STANDPIPE CLASSIFICATION : CLASS I

SOURCE   STATIC :  50.0 Psi RESIDUAL :  45.0 Psi FLOW : 1000 Gpm
PUMP     STATIC : 138.0 Psi RESIDUAL :  75   Psi FLOW : 1080 Gpm
COMBIN   STATIC : 188.0 Psi RESIDUAL : 119   Psi FLOW : 1080 Gpm

BOOSTER PUMP      115   Psi @ 750 Gpm


   NODE       ELEVATION              PRESSURE      STP FLOW
    NO.         Feet                   Psi           Gpm
-------------------------------------------------------------------------------
   1             50.0                 100.0          500
   2             50.0                 102.9
   3              0.0                 127.8
   4              0.0                 135.9          250  ADD Q
   5             11.0                 135.2
   6              0.0                 142.2
   7              0.0                 142.8
   8              0.0                 143.3
   9              0.0                 147.5
   P1             0.0      DISC       147.5          750
   P2             0.0      SUCT        47.0          750
   12             0.0     SOURCE       47.0          750


STANDPIPES FLOWING       :     2

MIN STANDPIPE FLOW       :   500      Gpm
MIN STANDPIPE PRESS      :   100      Psi

TOTAL STANDPIPE FLOW     :   500      Gpm
ADDED STANDPIPE FLOW     :   250      Gpm
TOTAL WATER REQUIRED     :   750      Gpm

STANDPIPE PRESSURE       :   143.5    Psi
VALVE FIXED LOSS         :     4.0    Psi
TOTAL PRESSURE           :   147.5    Psi
                                                    Copyright(2011)
SUPPLY PRESS AVAILABLE   :   161.9    Psi                by
DEMAND PRESS REQUIRED    :   147.5    Psi        Hydronics Engineering
PRESSURE CUSHION         :    14.4    Psi     34119 Fremont Bl, Suite 609
                                                  Fremont, Ca., 94555
MAXIMUM VELOCITY         :    12.6    F/S           (800) 845-9819


HYDRONICS: FIRE STANDPIPE HYDRAULICS 5.2 - SUBMITTAL. Page 2 ENGINEERS : ABC FIRE PROTECTION. (800) 845-9819. ADDRESS : 1234 Main Street, Fremont CA 94555. Date: 01-04-2010 File: C:\STPHYD51\TESTSTP JOB : SAMPLE STANDPIPE SYSTEM PIPE BEG FLOW LENGTH C-FACTOR PRESSURE NO. Gpm FITTING TYPE FTG FR-LOSS Psi END DIAMETER TOTAL (Psi/Ft) ------------------------------------------------------------------------------ 1 q= 500.0 L= 20.0 Pt 100.0 Pt 100.0 1 Q= 500.0 F= F= 20.0 C= 120 Pe 0.0 Pv -1.1 Vel= 12.6 D= 4.026 TL= 40.0 0.0718 Pf 2.9 Pn 98.9 2 Pt 102.9 ------------------------------------------------------------------------- 2 q= 0.0 L= 51.0 Pt 102.9 Pt 102.9 2 Q= 500.0 F= 2LE F= 29.0 C= 140 Pe 21.7 Pv -0.8 Vel= 11.1 D= 4.28 TL= 80.0 0.0401 Pf 3.2 Pn 102.1 3 Pt 127.8 ------------------------------------------------------------------------- 3 q= 0.0 L= 175.0 Pt 127.8 Pt 127.8 3 Q= 500.0 F= 2E F= 26.0 C= 140 Pe 0.0 Pv -0.8 Vel= 11.1 D= 4.28 TL= 201.1 0.0401 Pf 8.1 Pn 127.0 4 Pt 135.9 ------------------------------------------------------------------------- 4 q= 0.0 L= 14.0 Pt 135.9 Pt 135.9 4 Q= 500.0 F= ETB F= 42.0 C= 120 Pe -4.8 Pv -1.1 Vel= 12.6 D= 4.026 TL= 56.0 0.0718 Pf 4.0 Pn 134.9 5 Pt 135.2 ------------------------------------------------------------------------- 5 q= 250.0 ADD Q L= 61.0 Pt 135.2 Pt 135.2 5 Q= 750.0 F= 3E F= 42.0 C= 120 Pe 4.8 Pv -0.5 Vel= 8.3 D= 6.065 TL= 103.0 0.0207 Pf 2.1 Pn 134.8 6 Pt 142.2 ------------------------------------------------------------------------- 6 q= 0.0 L= 112.0 Pt 142.2 Pt 142.2 6 Q= 750.0 F= 2EL F= 74.0 C= 150 Pe 0.0 Pv -0.2 Vel= 4.8 D= 7.98 TL= 186.0 0.0036 Pf 0.7 Pn 142.0 7 Pt 142.9 ------------------------------------------------------------------------- 7 q= 0.0 L= 10.0 Pt 142.9 Pt 142.8 7 Q= 750.0 F= 2ET F= 107.0 C= 150 Pe 0.0 Pv -0.2 Vel= 9.2 D= 7.98 TL= 117.0 0.0036 Pf 0.4 Pn 142.7 8 Pt 143.3 ------------------------------------------------------------------------- 8 Q= 750.0 Pt 143.5 DDC FIXED PRESSURE LOSS Valve 4.0 9 Pt 147.5 ------------------------------------------------------------------------- 9 q= 0.0 L= 5.0 Pt 147.5 Pt 147.4 9 Q= 750.0 F= F= 0.0 C= 120 Pe 0.0 Pv -0.1 Vel= 4.7 D= 8.071 TL= 5.0 0.0051 Pf 0.0 Pn 147.3 10 Pt 147.5 ------------------------------------------------------------------------- P1 PUMP DISC: P= 162 Psi @ 750 Gpm PMP P2 PUMP SUCT: P= 47 Psi @ 750 Gpm | 44 Psi @ 1125 Gpm ------------------------------------------------------------------------- P2 q= 0.0 L= 2.0 Pt 47.0 Pt 47.0 11 Q= 750.0 F= T F= 35.0 C= 120 Pe 0.0 Pv -0.1 Vel= 4.5 D= 8.071 TL= 37.0 0.0048 Pf 0.2 Pn 47.0 12 Pt 47.0 ------------------------------------------------------------------------- ------------------------------------------------------------------------- 12 10 Q= 750.0 <<< SOURCE >>> Pt 47.0 ------------------------------------------------------------------------- E=>90-Elb T=>TeeBch L=>Lt-Elb C=>ChkVlv B=>BfyVlv G=>GatVlv A=>AlmChk

Graph of StandPipe

[ Top ]
Graph of StandPipe System Example

[ Top ]

Sketch of StandPipe

[ Top ]
Sketch of StandPipe System Example
